池塘水體凈化工程設計方案

設計單位：濰坊濱海環保設備有限公司

地    址：山東省濰坊市奎文區臥龍東街5963號

座    機：0536-2227978

一、工藝介紹

我們公司制定了：光伏發電+曝氣氧化法+生物凈化+水體循環工藝，在國內池塘污水處理方面已得到廣泛應用，其工藝主要有以下特點：

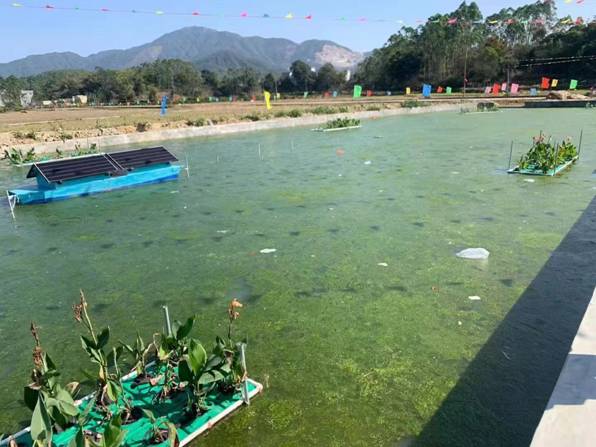

該裝置包括箱體、浮體和太陽能供電系統，所述箱體的下部固定有多個平行設置的連接桿，所述浮體固定在箱體的上部，所述連接桿和浮體之間設置有人工水草，所述太陽能供電系統包括太陽能電池板，所述太陽能電池板通過支撐桿固定在浮體的上方，所述箱體上設置有增氧裝置，所述浮體上設置有紫外線殺菌裝置，所述紫外線殺菌裝置和增氧裝置均連接太陽能供電系統。

本工藝具有結構簡單、成本低、人工水草不打結、節能的特點，實現了生態環保的水體凈化、無二次污染的目的，具有凈化效率高、工業應用性強的優點。以太陽能驅動的高效水體循環技術為基礎,對其構建的水生態修復系統改善池塘水體，通過有效混合,區域內溶解氧得到提高,濃度分布更加均勻,隨水深下降的速率比區域外明顯減少;通過復氧對磷的內源釋放起到了重要的抑制作用,設備運行期間,處理區內總磷比處理區外降低了28.8%;水動力循環混合改變了區域內的藻類組成結構,藍藻優勢度逐漸降低,綠藻優勢度逐漸增加,水體的生態環境趨于健康;同時有效降低了藻類豐度,處理區內藻類總豐度比處理區外平均降低了52.2%。 在人工浮島上利用太陽能作為設施的驅動能源，在循環水泵、水生植物根系、巨大比表面積的仿生水草參與以及益生復合微生物的協同作用，可有效去除水體中的磷、氨、氮、硫化物及亞硝酸鹽等有毒有害及富營養化物質，可據水體面積容積及污染程度，靈活組合人工浮島的大小與數量，對水體進行凈化活化和除臭，實現水體的生態修復。

（處理前）

（處理后）

二、 處理工藝流程簡圖：

三、 主要技術簡介

1、上下交換混合復氧：解層過程是一個混合復氧過程，將表層富含溶解氧水轉移到底層，提高底層水體溶解氧含量，預防水體因缺氧而腐化變質，并防止硫化物、胺類等化學物質散發，促進底層水體生化凈水效果。同時，水底富氧防止磷的厭氧釋放，懸浮泥可有效吸附溶解性磷化物。

　2、　激發環境自凈能力：底部水體在溫度提升和溶解氧增加情況下，對底部沉積的動物排泄物、有機淤泥和腐敗藻類等有害物質進行分解，改善底質，激活底泥生態功能，水體自凈負荷得到提高。

　3、　強力循環制造活水：活水是湖泊第二次生命，解層設備形成強大的主水流和感應流，能有效打破溫躍層形成的自然滯水帶，使整個水體形成循環活水流。

　4、　快速抑制消除水懸浮物：通過解層方式，消除水體中溶解氧、溫度和鹽度的分層，穩定水質。表層高濃度含藻水轉移到底部，在低溫、無光條件下受到抑制，表層藻類迅速減少，部分被底層浮游生物攝食而消除，可快速消除水華并防止再次發生。

　5、　污染物資源化利用：表層水體中高濃度的藻類，轉移到水體底層后部分成為魚類、貝類的餌料。

　6、提高觀感改善生態：設備短期內可以降低生化需氧量（BOD), 減少水中固體懸浮物（TSS)，提高水體能見度，去除異味和降解水體底部淤泥。同時，可防止魚類季節性死亡，并抑制有害水生雜草生長。

四、電氣與自動化設計

第一節、設計依據

凈化處理工程常規處理要求

本設計工藝對設備運行的要求

第二節、設計范圍

本工程電器設計智能光伏凈化器內部的動力設計、主要內容如下：

◆凈化處理場用電設備的電氣負荷計算；

◆低壓供、配電系統設計；

◆動力電纜和照明纜（線）的敷設；

◆全場防雷及接地

注：設計界限為變電站電屏逆變器供電系統。

五、 調試運行及技術服務

調試與運行

工程調試工作分兩個階段：第一階段為設施單機運行調試，同時對操作人員進行培訓工作。在單機調試過程中制定出有關操作規程和規章制度；第二階段為工藝技術調試階段，包括生物培養工作、處理設備最佳運行參數的選擇和確定及各類儀表的正常運行調試工作。同時對工藝技術資料進行總結，提出通過調試后所得出的需要修正的參數，并確定修正措施，為建設方提出一整套科學管理的技術資料。其內容包括如下:

（1） 提供處理設施的所有竣工資料，為建設方維護保養提供健全的依據。

（2）編制《調試報告》，記錄調試過程發生的一切技術要求、發生的問題及解決的方法，為以后發生問題的解決提供依據。（3） 編制污水處理站系統的《操作規程》、《設備保養、維護手冊》，包括機泵的操作步驟、發生問題的應變對策和設備保養規范。

2、 技術支持與售后服務承諾

工程建成后，對設施的管理是直接影響處理效果的重要因素，也是關系到處理設備能否發揮其正常的處理功能的關鍵。為了使建設單位能在運行中確保各處理設施正常運行，具體措施有：

（1） 設備調試過程中，采用對管理人員進行專業培訓來確保設備的正常運行，而且在今后的運行過程中定期進行技術反饋工作，建立有關技術檔案。

（2）及時免費進行維修或更換有關配件(動力設備保修期為一年)。對正常運行中有關設備和管配件發生故障，及時到場更換解決。

（3） 工藝運轉中出現問題，免費提供技術服務，保證工藝處理出水水質達標。

（4） 定期回訪，協助操作人員做好工程管理。

（5）工程設備的保質期限為一年（指工程完工驗收之日起）。在質保期內，若非人為因素，系統出現故障或設備損壞，乙方負責免費維護或更換；一年以后為有償優惠服務，長期負責維修保養。有償優惠服務：按成本價提供耗材，并視服務量大小合理收取服務費用。

（6）工程竣工后規定的保修期內,由于施工原因造成的質量問題,乙方在接到各種形式的維修需求通知后在4小時內到達。
